事業技術内容

事業技術内容

プログラミング能力の強化

従来のサーフェイス・ソリッドモデリング

当社は従来のサーフェイスソリッドモデリングにおいてもハイエンドモデラーにより25年に亘り意匠形状の3Dモデリンクの実績があります。
2D図面から3Dモデルを作成してMC加工します。

数値では表現できない感覚的形状を創り出す3次元デジタルクレイモデラー

  • 従来の機械系CADでは表現できない意匠形状のデザインをポリゴンベースでモデリンクしていきます。

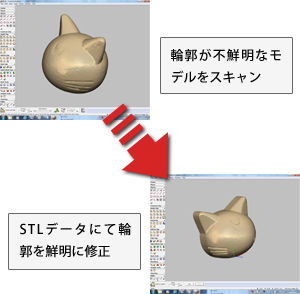

  • 3Dスキャンしたモデルデータ(点群データ)を修正(張らす・持上げる・凹ます・なだらかにする・削る・変形させる)したり、形状追加したり、機構を貼付けたり、その他、多彩なモデル加工 が可能です。

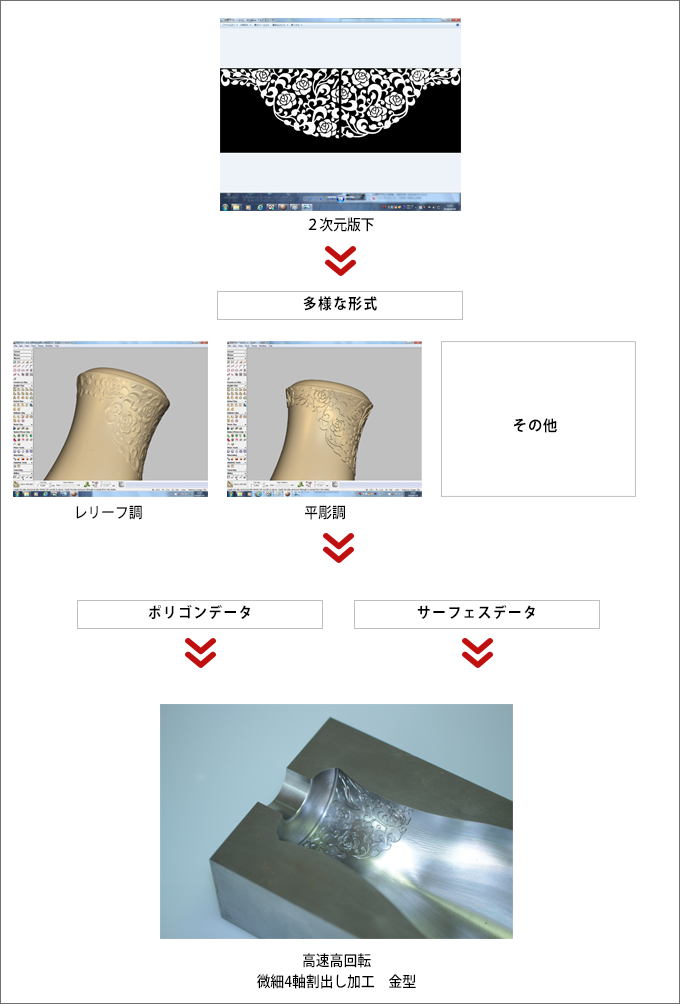

  • 直感的な操作により2Dイメージから3Dモデルを作成していきます。また bmp・jpgなどの2Dイメージを3Dモデルに投影したり巻きつけたりして模様を追加することが、可能です。
  • ポクセル・サーフェイス・ソリッドの3つのカーネルによりハイブリツドなモデル作成表現ガ可能です。

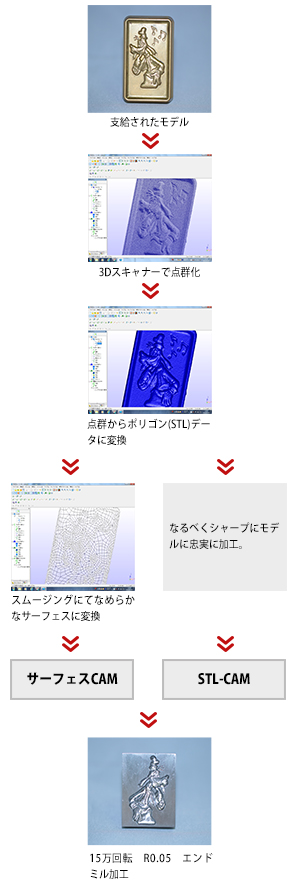

点群及ぴポリゴンのデータを処理するツールによるプログラミングと加工

  • 他方向からスキャンしたデータの位置あわせ。
  • 3次元スキャンデータの余分な点やノイズの除去・修正
  • 点群データの起伏が多くて滑らかでないデータの修正
  • データが多すぎて処理できない時、形状変形を最小限にして効率良く最適なデータ容量にする。
  • メッシュデータの一部欠損の修正
  • ポリゴンデータを、機械系CADで扱えるサーフェイスデータに変換する
  • サーフェイスデータに変換することなしにポリゴンデータのままSTL-CAM演算してマシニング加工する。

巻き付け
